Автоматический крен металлического листа производственной линии панели сандвича PU формируя машины

Автоматический крен металлического листа производственной линии панели сандвича PU формируя машины

1. Технические параметры номенклатуры товаров панели сандвича PU

        Эта производственная линия панели сандвича PU линия автоматического производства. В панели сандвича PU производящ процедуру, номенклатура товаров может непрерывно производить панель сандвича с PU как свое вещество активной зоны. Сырья жидкого вида непрерывно были впрыснуты в середину 2 стальных панелей и реагирующ, пениться, твердея в поясе двойн-резины, панель сандвича PU смогл быть отрезан вне автоматически согласно необходимой длине для потребителей.

        Оно состоит из 5 тонн автоматического uncoiler, приковывает управляемую передачу, 2 комплекта крена бывшего, машину PU пенясь, транспортер панели PU, безпосадочный прибор вырезывания, электрический системаа управления.

Материал продукции ●: *L (0.3-0.6mm)
Скорость продукции ●: 4-8m/min
Тип продукции ●: полностью непрерывное производство с PLC
Толщина пены PU ●: 30mm, 40mm, 50mm, 80mm
Структура ● составная: расположите фикчированное двойным резиновым отслежывателем
Система ● пенясь: полностью автоматически непрерывный пениться, количество пениться смогл быть шагом-менее регулируемым
Сила ● полная: 50 KW
Вырезывание ●: ленточнопильный станок
Системаа управления ● электронный: Системаа управления PLC

2. Деталь спецификации

Комплекты ● 2 uncoiler: его автоматический и гидровлический, можно использовать для того чтобы раскрутить стальную катушку которая maximal 1300mm широкое, 5 тонн и диаметр койлера стали внутренний около 500mm

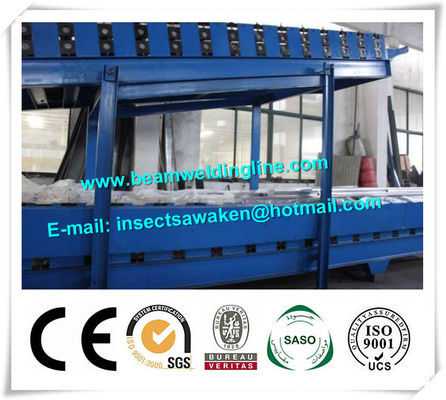

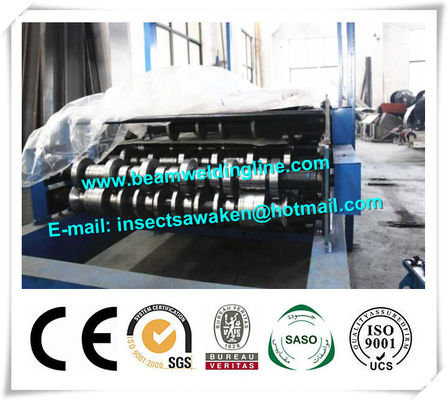

Комплекты ● 2 крена формируя машину
A. Функция: сверните формировать для профилей панели PU
B. Используйте H-луч заварки, водителя мотора, управлять цепного колеса цепной
C. Технические данные: материал ролика кованая сталь 45#, при обрабатывать CNC, покрынный с трудным кромом на поверхности формировать ролики

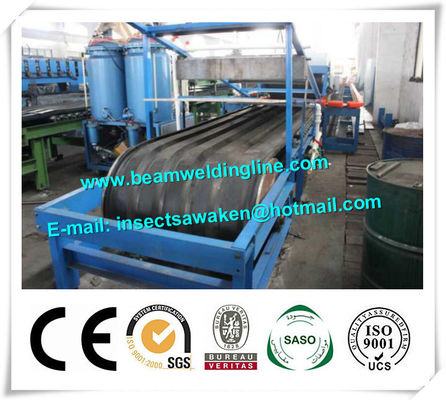

Комплекты ● 2 шкафа транспортера: вверх по транспортеру около 24m, вниз транспортер около 30m, они водят стальной лист от крена формируя машину к подогревать комнату и к пениться, к резать.

Комната ● одного подогрюя: она построена материалом жар-изоляции, и она смогла нагреть вверх стальной лист до 25-38 подогревателем

Комплект ● одного жидкости компонента PU 2 смешивая и впрыскивая раздел для пениться: он принимает китайскую помпу высокого давления, он имеет систему контроля температуры и система мониторинга материал-уровня, бак материала о 150L, 2 баках, этот раздел показана в фото

Пениться ● и двойной резиновый прибор включают систему водителя мотора для того чтобы сделать панель, ширина доски пояса 1250mm, ряд из регулировать расстояние между верхней и более низкой доской пояса рамки: минута 25mm, максимальные 200mm, и ряд регулировать толщину панели сандвича: 50mm, 75mm, 100mm (50mm и 75mm для celling, 100mm для стены)

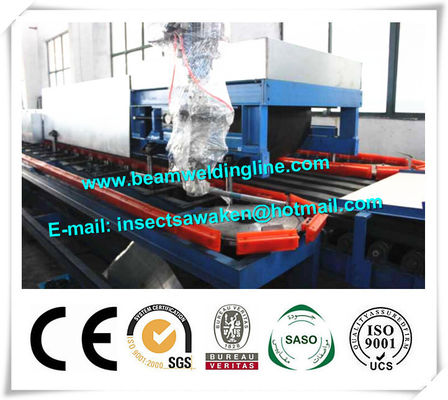

Панель ● автоматически режа систему
A. Автомат для резки может двинуть 2500mm продольно вдоль номенклатуры товаров
B. Муха увидела автомата для резки может двинуть поперечно 1900mm, движения автомата для резки продольно и поперечно вдоль путя скольжения
C. Автомат для резки принимает образ ленточнопильного станка лезвия одн-стороны, вырезывание а вращающся после резать, вырезывание увидело может вращаться, поэтому вырезывание в 2 направлениях realizable
D. Система панели плотн-отжимая (пневматическая) в автомате для резки
E. Ограничитель положения для того чтобы ограничивать продольное и поперечное движение автомата для резки

Система управления ● электрическая
A. Система управления принимает экран касания, PLC, управление модуля и датчик, система управления принимает продукт Panasonic (ЯПОНИИ)
B. Там платформы одного управления и электрический хобот которыми работая и контролируя электрические двигатели и все движения (включая гидровлическое и пневматический) в номенклатуре товаров
C. Вставленное соотвествующее количество портативного переключателя на номенклатуре товаров, поэтому ручная операция получают удобными
D. Система сигнала тревоги и аварийного стопа должна быть установлена в номенклатуру товаров в случае если авария случается

3. Подача деятельности

→ направляющего выступа → нагрузки Uncoiler регулируемое подавая стальная панель формируя → → транспортера панели PU → PU → направляющего выступа стального листа подавая пенясь безпосадочное вырезывание
